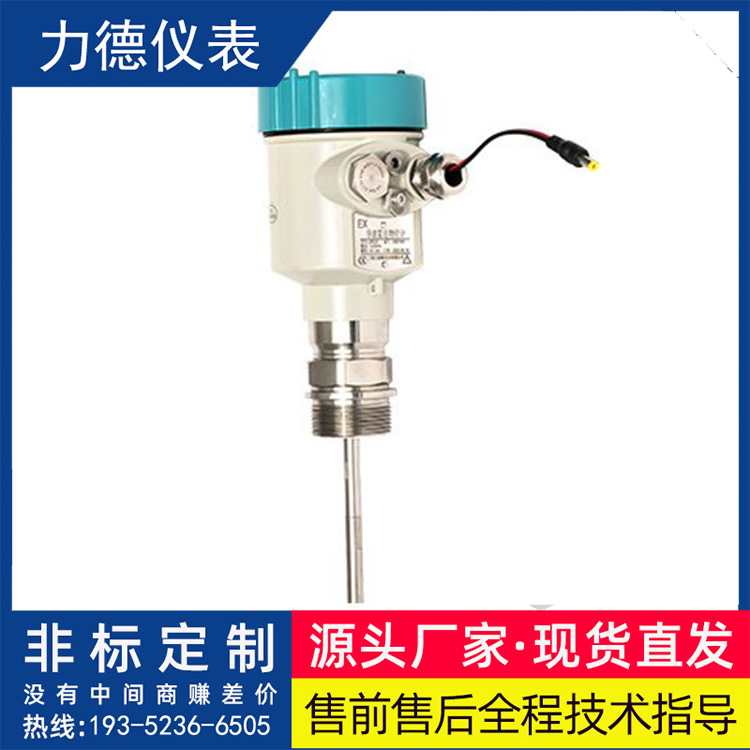

导波雷达液位计厂家NYRD702测量原理
雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
导波雷达液位计输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速。因空罐的距离E已知，则物位L为：L=E-D
导波雷达液位计输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
导波雷达液位计厂家应用：
单杆：液体及固体测量，复杂过程条件
电 厂：煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等；
油 田：原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等；
化 工：原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等；
冶 金：矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等；
水 泥：石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等；
水处理：蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等；
造 纸：原料仓、储料塔、干燥鼓、化学物料存储仓等；
其 他：采石场、食品、制药、环保、造船等行业等；
导波雷达液位计厂家技术参数：
参数：工作频率:6.8GHZ
测量范围：
缆式：0-30m
单杆式：0-6m
双杆式：0-6m
重复性：±0.1% ±0.2% ±0.3% ±0.5%
分辨率：1mm
采样：回波采样55 次/s
响应速度：>0.2S（根据具体使用情况而定）
输出电流信号：4-20mA
：<0.1%
通讯接口： HART 通讯协议
过程连接: G1?A/G2A/1?NPT
法兰：DN50，DN80，DN100，DN150
过程压力: -1-40bar
电源：24VDC(±10%),
纹波电压：1Vpp
耗电量：max 22.5mA
环境温度：-40℃～+80℃
防爆/防护等级： EXiaIICT6/IP68
两线制接线： 仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口：2个M20×1.5(电缆直径5--9mm)
导波雷达液位计厂家测量范围
说明：
H----测量范围 L----空罐距离 B----顶部盲区 E----探头到罐壁的*小距离
顶部盲区是指物料*高料面与测量参考点之间的*小距离。
底部盲区是指缆绳*底部附近无法**测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意：
只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。
导波雷达液位计订货需知：
为了能更好的为您提供服务，请您根据您的实际情况，参照选型指南（未尽事项，请来电咨询），慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后，可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。
